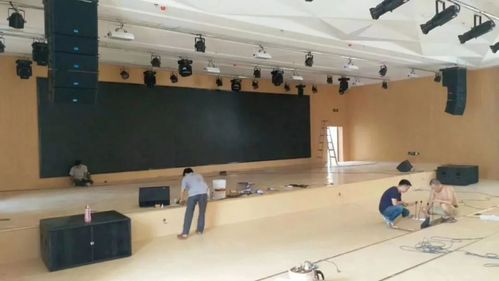

在弱电工程中，LED室内显示屏的安装是一项技术性较强的工作，其质量直接影响到最终的显示效果、使用寿命及系统稳定性。本文将以图解形式，分步详解LED室内屏的安装流程与关键注意事项，为工程人员提供一份清晰的实操指导。
第一步：安装前准备与规划
- 现场勘察与设计确认：需确认安装位置的墙体结构（如实体墙、龙骨石膏板墙等）、承重能力、电源接入点及信号布线路径。严格依据设计图纸，在墙上精准标出显示屏的外框定位点、电源插座及信号线接口位置。
图解示意：图纸上应清晰标注显示屏尺寸（宽×高）、与地面的距离、观看视角范围，以及强电配电箱、网络交换机/图像发送设备的位置。
- 材料与工具准备：
- 显示屏组件：LED模组（或箱体）、接收卡、电源、排线、电源线、网线等。
- 安装结构件：根据墙体类型准备合适的安装支架（如壁挂支架、吊装件、铝型材框架等）以及膨胀螺栓、自攻螺丝等紧固件。
- 工具：激光水平仪、电钻、螺丝刀套组、扳手、万用表、压线钳等。
第二步：安装支撑结构
- 定位与打孔：使用激光水平仪，根据第一步的标记，在墙面精确标出支架或框架的固定点。确保多点位的水平与垂直。在承重墙上钻孔，植入膨胀管。
关键点：对于轻质隔墙，必须在后方加装实心木板或钢结构进行加固，确保能承受显示屏的重量。
- 固定支架/框架：将组装好的壁挂支架或定制框架用膨胀螺栓牢固地固定在墙面上。再次使用水平仪校验整体结构的平整度，任何微小的倾斜都可能导致屏体拼装缝隙不均。
图解示意：展示支架与墙体的连接细节，特别是多点受力分布图。
第三步：屏体组装与固定
- 模组/箱体安装：通常从屏体的左下角或中心开始安装。将LED模组或箱体逐个挂装或锁固到支架框架上，依次向四周扩展。
关键点：
- 安装时需佩戴防静电手环，防止静电击穿LED芯片。
- 模组之间拼接务必紧密、平整，使用橡胶锤轻轻敲击调整，确保无缝拼接。
- 按厂家提供的编号顺序安装，便于后续信号连接。
图解示意：以动画分镜或序列图展示从中心向四周辐射的安装顺序，以及模组间卡扣/螺丝锁紧的特写。
- 初步调整：所有屏体单元安装完毕后，从多个角度观察屏面整体是否在一个平面上，对有轻微凸起或凹陷的单元进行微调。
第四步：电气连接
这是安装的核心环节，务必规范操作，遵循“先信号，后电源”的原则。
- 信号线连接：
- 使用屏蔽超五类或六类网线，从图像发送设备（如发送卡、视频处理器）连接到屏体第一块接收卡，再通过排线或网线跳接至下一块接收卡，形成串联。
- 确保网线插头卡紧，路线走向整齐，避免与电源线平行捆扎，以减少干扰。
- 电源线连接：
- 强电部分：从现场的配电箱单独引一路空开至显示屏专用电源插座，线径需满足显示屏总功率要求，并留有裕量。
- 弱电部分：将开关电源的交流输入端（AC L/N）连接到准备好的插座。直流输出端（DC +V/-V）通过电源线连接到模组或箱体的电源接口。
- 关键点：严格遵循“一点接地”原则。将所有开关电源的接地端（GND）与屏体金属框架、以及从配电箱引来的保护地线可靠连接，形成统一的接地系统，防止电位差引入干扰和安全隐患。
图解示意：提供清晰的电源系统连接拓扑图，并特写接线端子压接的规范做法。
第五步：系统调试与测试
- 上电前检查：第三次全面检查所有接线是否正确、牢固，无短路可能。用万用表测量电源输入端有无短路。
- 分级上电：先打开总空开，再逐个区域打开开关电源，观察有无异常（冒烟、异响）。
- 软件调试：连接控制系统，使用调试软件设置显示屏的尺寸、分辨率、IP地址、刷新率等参数。进行“逐点校正”（如果支持）以获得最佳色彩均匀性。
- 显示测试：播放纯色（红、绿、蓝、白）画面检查有无坏点、色块；播放灰度图和动态视频，检查色彩过渡、刷新率及有无拖影。
第六步：收尾与防护
- 安装装饰边框（如有），掩盖屏体边缘与墙体的接缝。
- 整理线缆，用扎带固定，装入线槽，做到美观隐蔽。
- 清洁屏体表面。
- 向用户提供操作培训，并交付技术资料。
安全与注意事项
- 安全第一：高空作业必须系好安全带；电气作业必须断电操作，验电后进行。
- 防静电：全程注意防静电，尤其是干燥环境。
- 散热：确保屏体周围有足够的散热空间，背部离墙距离通常建议不小于10cm。
- 防水防潮：室内屏虽不要求防水，但应避免安装在空调出风口正对面或可能滴漏水管的下方。
通过以上六个步骤的图解与详解，工程人员可以系统化、规范化地完成LED室内屏的安装，确保项目质量与安全。
